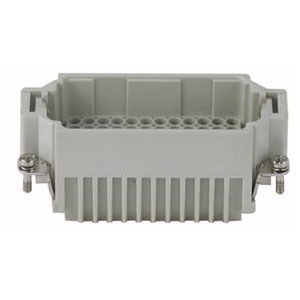

Ilme 72 pol. Einsatz ohne Kontaktpins

Ilme 72 pol. Einsatz ohne Kontaktpins

Wenn viele Audiosignale über eine einzige Verbindung geführt werden sollen, sind Multipin Systeme eine praktische und saubere Lösung. Dieser 72-polige Einsatz ist dafür die passende Grundlage und eignet sich für den Aufbau individueller Audio- und Multicore-Verbindungen.
Die Anschlüsse werden per Crimptechnik hergestellt. Die dafür benötigten Kontaktpins sind bei dieser Ausführung nicht dabei und können je nach gewünschter Belegung separat zusammengestellt werden. Das ist besonders praktisch, wenn eigene Kabel angefertigt oder bestehende Verkabelungen repariert und erweitert werden sollen.
Der Einsatz wird als männliche Variante geliefert und ist für die Verwendung in passenden 72-poligen Multipin-Steckverbindungen vorgesehen. Damit eignet er sich sowohl für neue Kabelkonfektionen als auch als Ersatzteil bei bestehenden Installationen.
Eine unkomplizierte Lösung für alle, die ihre Audioverkabelung selbst konfektionieren möchten und dabei auf eine übersichtliche, platzsparende Verbindung vieler Signale setzen.
Im Lieferumfang befindet sich nur der Einsatz ohne Kontaktpins. Die passenden Kontakte müssen separat bestellt werden.

Eigenschaften von Ilme 72 pol. Einsatz ohne Kontaktpins:

Produktart: Multipin-Steckverbinder
Typ: Audio-Einsatz 72-polig, männlich
Nennstrom: 10 Ampere
Stifte: 72
Minimale Drahtabmessung: 0.5 mm²
Maximale Drahtabmessung: 4 mm²
Minimale Drahtabmessung AWG: 20 AWG
Maximale Drahtabmessung AWG: 12 AWG
Maße: 83.9x35x34mm
Gewicht: 0.055 kg
IP-Schutzart: Ip20 (nur für Innenräume)
Farbe: Grau
PE-Klemme Abisolierlänge: 7 mm
Anzugsdrehmoment für PE-Anschluss: 1 nm
Isolierwiderstand: 1 GΩ
Kontaktwiderstand: 3 < mΩ
Nennspannung nach UL/CSA: 600 V
Entflammbarkeitsklasse UL 94: V-0
Leiter Abisolierlänge: 7 mm
Pin-Verbindung: Crimpen
Verriegelungsvorrichtung: Schraube
